Industriële weefapparatuur is slechts zo betrouwbaar als het zwakste onderdeel. Bij dobby- en jacquard-uitwerpsystemen is dearm afwerpenkent een niveau van mechanische belasting dat de meeste machineonderdelen nooit ervaren: miljoenen heen en weer gaande cycli, aanhoudende zijdelingse belastingen en constante blootstelling aan vezelstof en smeermiddelresten. In die context is het geen toeval om een ononderbroken levensduur van 6 tot 8 jaar uit één enkel onderdeel te halen. Het is het directe resultaat van doelbewuste engineering, hoogwaardige materiaalkeuze en een productiefilosofie die is opgebouwd rond industriële prestaties op de lange termijn.
BijChangshu Changxin Textielapparatuur Co., Ltd.heeft ons technische team tientallen jaren lang bestudeerd wat precies het verschil is tussen een afwerparm die na 18 maanden faalt en een arm die na zeven jaar nog steeds nauwkeurig presteert. De antwoorden komen consequent terug op dezelfde vijf factoren: legeringssamenstelling, oppervlaktehardheid, maatnauwkeurigheid, dynamische balans en weerstand tegen vermoeidheid onder cyclische belasting. Dit artikel gaat dieper in op elk van deze factoren, legt de specificaties achter onze producten uit en biedt u het technische raamwerk waarmee u elke aankoop van een arm met vertrouwen kunt beoordelen.

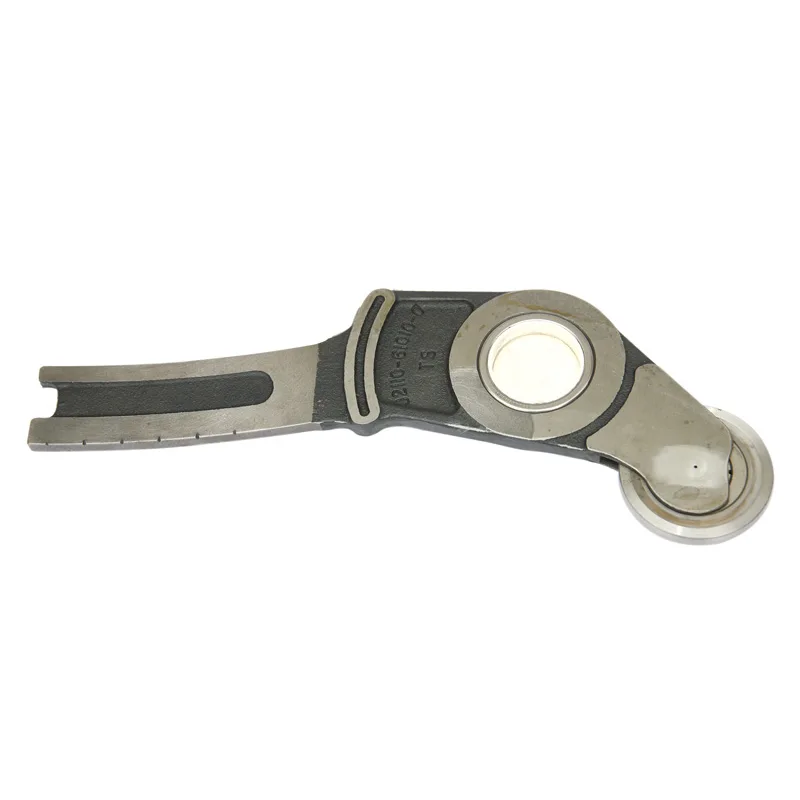

Materiaalkeuze is de meest beslissende factor voor hoe lang een uitwerparm onder productieomstandigheden zal presteren. Een onderdeel dat er aan de buitenkant identiek uitziet, kan zich geheel anders gedragen, afhankelijk van de gebruikte legering, de toegepaste warmtebehandeling en de gekozen oppervlakteafwerkingsmethode. Bij Changshu Changxin Textile Equipment Co., Ltd. zijn onze materiaalinkoop- en testprotocollen opgebouwd rond één doel: het produceren van componenten die de maatvastheid en oppervlakte-integriteit gedurende honderden miljoenen cycli behouden.
De uitwerparm werkt in een mechanisch agressieve omgeving. Elke cyclus introduceert buigspanning, torsiebelasting en impactkrachten op het draaigewricht. Gedurende een standaard productiedienst van 16 uur zal een typisch dobby-weefgetouw de uitwerparm onderwerpen aan tussen de 800.000 en 1,2 miljoen laadcycli. Vermenigvuldig dat over een productiejaar van 300 dagen en je kijkt naar ruim 350 miljoen cycli per jaar. Alleen materialen die zijn ontworpen voor hoge cyclische vermoeidheidsweerstand kunnen die werklast overleven zonder microscheurtjes of dimensionale drift te ontwikkelen.
Onze werparmen worden geproduceerd met de volgende materiaalspecificaties:
Het resultaat is een component met een harde, slijtvaste buitenkant en een taaie, scheurbestendige kern. Deze structuur met twee eigenschappen zorgt ervoor dat onze uitwerparm duizenden impactcycli per uur kan absorberen zonder af te brokkelen of te breken op spanningsconcentratiepunten.
| Basismateriaal | Hoogwaardig gelegeerd staal, kwaliteit 40CrMnMo of gelijkwaardig |
| Oppervlaktehardheid | HRC 58 - 62 (alle contact- en draagvlakken) |
| Kernhardheid | HRC 30 - 38 |
| Kastdiepte | 0,8 mm - 1,2 mm |
| Warmtebehandeling | Carbureren + blussen + tempereren bij lage temperatuur |
| Oppervlakteafwerking (Ra) | 0,4 tot 0,8 micron op lager- en draaiinterfaces |
| Anticorrosieve coating | Fosfateren + roestremmende oliefilm |
Naast het staal zelf speelt de kwaliteit van de bronzen of polymeerbussen die bij draaiverbindingen worden gebruikt een belangrijke rol bij de levensduur. Onze fabriek maakt gebruik van zelfsmerende composietbussen bij interfaces met hoge belasting, waardoor de onderhoudslast aanzienlijk wordt verminderd en de metaal-op-metaal-slijtage wordt voorkomen die goedkopere assemblages binnen de eerste twee jaar van gebruik vernietigt.
Het kopen van een afwerparm alleen op basis van de prijs is een van de duurste beslissingen die een fabrieksmanager kan nemen. De werkelijke kosten van een onderdeel worden berekend over de gehele levensduur ervan, inclusief ongeplande stilstand, vervangingsarbeid en de kwaliteitsgebreken die ontstaan tijdens de periode waarin een versleten onderdeel nog functioneert maar niet meer nauwkeurig presteert. Door de technische specificaties te begrijpen die verband houden met een lange levensduur kunnen inkoopteams beslissingen nemen op basis van de totale eigendomskosten in plaats van de eenheidsprijs.
Ons engineeringteam bij Changxin Textile publiceert volledige technische gegevensbladen voor elk afwerparmmodel dat we produceren. De volgende specificaties zijn de specificaties die onze klanten consequent als het meest kritisch beschouwen bij het evalueren van de kwaliteit van componenten:
| Tolerantie draaipuntboring | H6-klasse (ISO 286) |
| Lengtetolerantie | plus of min 0,05 mm |
| Rechtheid | Maximaal 0,02 mm per 100 mm |
| Statisch laadvermogen | 1.800 N op draaipunt |
| Dynamische vermoeidheidsbeoordeling | 500 miljoen cycli bij 1.200 N |
| Charpy-impactwaarde | Minimaal 45 J/cm2 |
| Oppervlakteruwheid (draaipunt) | Ra 0,4 - 0,8 micron |
| Bedrijfstemperatuurbereik | -10 graden C tot +80 graden C |
| Compatibele weefgetouw-RPM | Continubedrijf tot 650 tpm |
Deze cijfers zijn geen marketingdoelen. Ze vertegenwoordigen gemeten prestatiewaarden die zijn geverifieerd door tests door derden in het ISO-gecertificeerde kwaliteitslaboratorium van onze fabriek. Elke productiebatch ondergaat een monsterinspectie op basis van deze parameters voordat goedkeuring voor de verzending wordt verleend.
Twee uitwerparmen gemaakt van identieke grondstoffen kunnen tijdens gebruik heel verschillend presteren als het productieproces dat ze heeft gevormd inconsistent was. Precisiebewerkingstoleranties, uniformiteit van de warmtebehandeling, slijpparameters en eindinspectieprotocollen laten allemaal een permanente handtekening achter in het voltooide onderdeel. Deze handtekeningen ondersteunen een lange levensduur of ondermijnen deze vanaf de eerste dag van installatie.
Ons productieproces bij Changshu Changxin Textile Equipment Co., Ltd. volgt een strikte volgorde die is ontworpen om kwaliteit in het onderdeel in elke fase in te bouwen, in plaats van te proberen het aan het eind te inspecteren. De belangrijkste processtappen en hun implicaties voor de kwaliteit worden hieronder beschreven:
| Leeg type | Smeden met gesloten matrijzen (niet gieten) |
| Ruwe bewerkingsvoorraad | 0,5 - 0,8 mm op kritische oppervlakken |
| Opkolingstemperatuur | 920 graden C, gecontroleerde atmosfeer |
| Afschrikmiddel medium | Oliequench, roerbad |
| Cryogene behandeling | Minus 80 graden C (geselecteerde modellen) |
| Nauwkeurigheid van eindboringslijpen | Plus of min 5 micron |
| Inspectiedekking | 100% afgewerkte onderdelen, 12 kritische afmetingen |
| Kwaliteitscertificering | ISO9001:2015 |
Dit niveau van procesbeheersing onderscheidt een uitwerparm die zes tot acht jaar meegaat, van een arm die na 18 maanden overmatige speling in het draaigewricht ontwikkelt. De dimensionale afwijking van een versleten draaipunt vertaalt zich rechtstreeks in geometriefouten, verhoogde spanning in het frame en uiteindelijk defecten in het geweven materiaal die klachten van klanten veroorzaken lang voordat de arm feitelijk mechanisch faalt.
Het begrijpen van faalwijzen is net zo belangrijk als begrijpen wat een goed product maakt. In onze decennia van samenwerking met textielfabrieken in Azië, Europa en Zuid-Amerika zijn de patronen van voortijdig falen van de armen opmerkelijk consistent. De meeste storingen vallen in een van de vier categorieën: metallurgische tekortkomingen, geometrische onnauwkeurigheid, onjuiste installatie en ontoereikend smeerbeheer. Elk van deze faalwijzen is te voorkomen.
Het volgende overzicht identificeert de hoofdoorzaken die ons technische serviceteam het vaakst tegenkomt, samen met de waarneembare symptomen die aangeven dat elke storingsmodus zich ontwikkelt:
Onze uitwerparmontwerpen bevatten functies die speciaal zijn ontwikkeld om deze faalwijzen te verminderen. Zelfsmerende bussen op het draaipunt, royale smeermiddelreservoirs op de locaties van de smeernippels en vergrote afschuiningen in de boring die de montage geleiden zonder randspanning te genereren, zijn allemaal standaardvoorzieningen op onze componenten.
Zelfs de uitwerptak van de hoogste kwaliteit zal onder zijn potentieel presteren als het onderhoudsregime eromheen slecht wordt beheerd. Omgekeerd kan een goed uitgevoerd preventief onderhoudsprogramma de levensduur tot ruim boven de norm van zes tot acht jaar brengen, waardoor de totale componentkosten worden verlaagd en tegelijkertijd de beschikbaarheid van weefgetouwen wordt verbeterd. Onze fabriek biedt elke klant een gedetailleerde onderhoudsgids, afgestemd op hun specifieke weefgetouwmodel en productieomgeving.
De onderhoudsactiviteiten die de grootste impact hebben op de levensduur zijn eenvoudig uit te voeren en vereisen geen gespecialiseerde apparatuur die verder gaat dan wat een goed uitgeruste onderhoudsafdeling al bezit.
| Smeringscontrole | Elke 250 uur |
| Volledige hersmering | Elke 500 uur (250 uur in zware omstandigheden) |
| Smeer, spoel en vervang | Jaarlijks |
| Controle van de speling van de draaiboring | Elke 1.000 uur |
| Kleurstofpenetratie-inspectie | Elke 2.000 uur (hogesnelheidsweefgetouwen) |
| Verificatie van schuurgeometrie | Elke 500 uur |
| Controle van het bevestigingsmoment | Elke 250 uur |
| Vervangingsdrempel (boringspeling) | Maximale speling 0,06 mm |
Fabrieken die dit onderhoudsschema volgen, melden consequent dat de levensduur van de arm aan de bovenkant van het bereik van zes tot acht jaar ligt. Verschillende van onze langetermijnklanten die componenten van Changshu Changxin Textile Equipment Co., Ltd. in goed onderhouden omgevingen gebruiken, hebben een gedocumenteerde levensduur van meer dan 9 jaar op hoogwaardige weefgetouwmodellen. De combinatie van onze productiekwaliteit en een gedisciplineerd onderhoudsprogramma maakt deze resultaten haalbaar.
Een uitwerparm die 6 tot 8 jaar betrouwbare service levert, is geen toeval. Het is het resultaat van een consistente, gedisciplineerde benadering van materiaalkunde, productieprecisie, kwaliteitscontrole en veldonderhoud. Elk onderdeel van ons ontwerp- en productieproces bij Changshu Changxin Textile Equipment Co., Ltd. is gericht op dat levensduurdoel, omdat onze klanten ons niet afmeten aan de kosten van onze componenten om te kopen, maar aan de kosten om ze te bezitten gedurende hun volledige levensduur.
De belangrijkste factoren die bepalen of een uitwerparm die norm haalt, zijn duidelijk en meetbaar: legeringskeuze, hardheid en diepte van de behuizing, maatnauwkeurigheid, gesmede korrelstructuur, weerstand tegen vermoeidheid en de kwaliteit van het onderhoudsprogramma rondom het onderdeel dat in gebruik is. Onze producten zijn ontworpen en vervaardigd om uit te blinken in al deze dimensies, en ons technische ondersteuningsteam staat klaar om uw onderhoudspersoneel te helpen de werkomgeving te optimaliseren voor een maximale levensduur van de componenten.
Als uw huidige leverancier niet de materiaalcertificeringen, dimensionale inspectiegegevens en vermoeidheidstestgegevens kan leveren die de claims over de levensduur van hun componenten ondersteunen, is dat een betekenisvol signaal. Al deze documentatie bieden wij standaard aan bij elke bestelling die wij verzenden.
Neem vandaag nog contact op met ons technische team van Changshu Changxin Textile Equipment Co., Ltdvoor een volledig productadvies. We zullen uw weefgetouwmodel, huidige componentspecificaties en onderhoudsomgeving beoordelen om de configuratie van de uitwerparm te identificeren die de langste levensduur voor uw specifieke toepassing oplevert.
Vraag rechtstreeks bij onze fabriek een technisch gegevensblad, een monsterbestelling of een offerte op maat aan.Ons technisch personeel reageert binnen één werkdag op alle technische vragen en we verzenden naar meer dan 40 landen met volledige exportdocumentatie.
Zorg ervoor dat slecht presterende componenten uw onderhoudskosten niet doen stijgen en de beschikbaarheid van uw weefgetouwen verlagen. Neem nu contact met ons op en laat onze productkwaliteit voor zichzelf spreken.
Hoe weet ik wanneer een uitwerparm het einde van zijn levensduur heeft bereikt en moet worden vervangen in plaats van onderhouden?
De meest betrouwbare indicator is de speling in de draaiboring, gemeten met een gekalibreerde meter. Wanneer de speling tussen de boring en de bijbehorende as groter is dan 0,06 mm, kan het onderdeel niet langer de geometrische nauwkeurigheid behouden die nodig is voor een consistente vorming van gaas. Op dat moment zal voortgezet gebruik leiden tot toenemende spanning in het helende frame en defecten in het weefsel die niet kunnen worden opgelost door aanpassing of opnieuw smeren. Bijkomende vervangingsindicatoren zijn onder meer zichtbare scheuren in het oppervlak van het armlichaam die zijn gedetecteerd tijdens inspectie van de kleurstofpenetratie, slijtagesporen op de contactzone van de draaias, of een meetbare toename van de afwijking in de geometrie van de schuur tot meer dan 2 mm ten opzichte van de oorspronkelijke inbedrijfstellingsreferentie. Elk van deze omstandigheden rechtvaardigt op zichzelf vervanging; de aanwezigheid van twee of meer geeft aan dat het onderdeel ver voorbij het optimale vervangingspunt functioneert.
Wat is het verschil in levensduur tussen een gegoten arm en een gesmede arm, en rechtvaardigt het prijsverschil de upgrade?
Het verschil in levensduur tussen gegoten en gesmede uitwerparmen is aanzienlijk en in de praktijk goed gedocumenteerd. Gegoten componenten hebben een willekeurige, isotrope korrelstructuur die in alle richtingen ongeveer gelijke sterkte biedt, maar de directionele vermoeidheidsweerstand mist die gesmede componenten bereiken door uitgelijnde korrelstroom. In omstandigheden met hoge cyclische vermoeiing – wat precies de werkomgeving is van een weefgetouw dat 500 tot 650 tpm draait gedurende twee of drie ploegen per dag – vertonen gesmede armen consistent een 35% tot 50% langere levensduur voordat scheurvorming optreedt. Op basis van de eigendomskosten worden de hogere initiële kosten van een gesmede uitwerparm doorgaans binnen de eerste 18 maanden na gebruik terugverdiend door een lagere vervangingsfrequentie en lagere stilstandkosten. Fabrieken die in drie ploegen werken, ervaren de terugverdientijd doorgaans nog korter, waardoor de vervalste optie de goedkopere keuze is voor elke planningshorizon langer dan twee jaar.
Kan een voor het ene weefgetouwmerk ontworpen uitwerparm worden aangepast voor gebruik op een machine van een andere fabrikant, en wat zijn de risico's?
Vervanging van afwerparmen tussen merken is in sommige gevallen technisch mogelijk, maar brengt aanzienlijke risico's met zich mee die vóór een dergelijke installatie zorgvuldig moeten worden geëvalueerd. De voornaamste zorg is de dimensionale compatibiliteit bij het draaipunt en de geometrie van de verbindingspen. Zelfs kleine verschillen in de boringdiameter, de afstand tussen de pengaten of de lengte van de armspanwijdte kunnen een verkeerde uitlijning veroorzaken die de spanning op onbedoelde locaties concentreert, waardoor de levensduur dramatisch wordt verkort en mogelijk het aangrenzende draaiblok of het hevelframe wordt beschadigd. Een secundair punt van zorg is de compatibiliteit van de draagvermogens: verschillende weefgetouwontwerpen oefenen verschillende dynamische krachten uit op de uitwerparm, en een onderdeel dat geschikt is voor een machine met lagere snelheid kan veel eerder vermoeiingsscheuren ontwikkelen wanneer het op een platform met hogere snelheid wordt gebruikt. Onze fabriek vervaardigt weefarmen volgens de specifieke maatnormen van alle grote weefgetouwmerken die momenteel in productie zijn, en ons technische team kan de originele specificaties van uw weefgetouw bekijken om te bevestigen of een bepaalde armconfiguratie echt past of een compromis is dat de levensduur zal verkorten.
Welk smeermiddeltype en welke toepassingsmethode levert de beste resultaten op bij het loslaten van armscharnierverbindingen in weefomgevingen met hoge temperaturen?
In weefomgevingen waar de omgevingstemperatuur regelmatig de 30 graden Celsius overschrijdt, kan standaard NLGI klasse 2 lithiumvet dunner worden en sneller uit het lageroppervlak migreren dan het nominale nasmeerinterval veronderstelt. Voor deze omstandigheden is een NLGI Grade 2 lithiumcomplexvet met een druppelpunt boven 260 graden C de geschikte specificatie. Lithiumcomplexvetten behouden hun consistentie en filmsterkte bij hogere temperaturen aanzienlijk beter dan conventionele lithiumzeepvetten. De aanbrengmethode is ook belangrijk: het handmatig aanbrengen van een vetspuit op de nippel totdat vers vet zichtbaar is op het ontlastingspunt zorgt ervoor dat het oude, geoxideerde vet volledig wordt verdrongen in plaats van alleen maar te worden verdund. Geautomatiseerde gecentraliseerde smeersystemen kunnen worden gekalibreerd om het juiste volume op het juiste interval te leveren, en in omgevingen met hoge productie en drieploegendiensten presteren ze consequent beter dan handmatige programma's wat betreft het handhaven van voldoende filmdikte gedurende de volledige bedrijfscyclus. Onze fabriek kan op verzoek smeermiddelspecificatiebladen verstrekken.
Hoe beïnvloedt het toerental van een weefgetouw de verwachte levensduur van een uitwerparm, en moeten machines met een hogere snelheid een andere componentspecificatie gebruiken?
De werksnelheid van het weefgetouw heeft een direct en niet-lineair effect op de accumulatie van armvermoeidheid. Bij 400 tpm maakt een weefgetouw ongeveer 192 miljoen cycli per jaar in drie ploegendiensten. Bij 600 RPM stijgt dat aantal tot 288 miljoen cycli – een toename van 50% in de jaarlijkse vermoeiingsbelasting die de levensduur van de componenten met 35% tot 40% kan verkorten als de armspecificatie niet dienovereenkomstig wordt aangepast. Voor weefgetouwen die boven 500 tpm werken, beveelt onze fabriek de verbeterde specificatie aan, die een cryogene behandeling na het blussen, een strengere boringtolerantieklasse en een oppervlakteruwheidsspecificatie van Ra 0,4 micron in plaats van 0,8 micron bij het draaipunt omvat. De cryogene behandeling zet resterend austeniet om in martensiet, waardoor de dimensionele stabiliteit wordt verbeterd en de vermoeidheidsgrens van het oppervlak wordt verhoogd. De nauwere boringtolerantie vermindert de dynamische belastingsconcentratie die optreedt wanneer de speling ervoor zorgt dat de as contact maakt met een kleinere boog in plaats van volledig omtrekscontact. Deze upgrades zijn standaard in onze serie hogesnelheidsweefgetouwen en zijn als fabrieksoptie verkrijgbaar op standaardmodellen wanneer de bedrijfssnelheid van de klant dit rechtvaardigt.
